Câmara do teste de choque térmico de três zonas/equipamento de testes alto da baixa temperatura
1. Descrição:
Grau da câmara do teste ambiental num instante por uma alta temperatura e extremamente - o ambiente da baixa temperatura pode tolerar contínuo, isto é, nas mudanças químicas do teste do tempo o mais curto ou no dano físico devido a suas expansão térmica e contração causou. Os objetos apropriados incluem o metal, plástico, borracha, a eletrônica… e outros materiais podem ser usados como base para a melhoria de sua produtos ou referência
câmaras de choque 2.Thermal da estrutura:
. o modo da configuração da câmara: Composições da câmara usando o modo integrado da configuração, situado na câmara superior por uma câmara de alta temperatura, situada na parte mais inferior da caixa do teste da baixa temperatura, situada na parte traseira do armário e da unidade de refrigeração no armário de controle elétrico esquerdo do painel traseiro composto de (sistema). Esta maneira as tampas de caixa um a área da estrutura pequena, compacta, aparência bonita, armários do refrigerador colocou em uma unidade separada, na unidade de refrigeração para reduzir a vibração durante a operação, no impacto do ruído na câmara, ao facilitar dispositivos e manutenção da unidade, painel de controle elétrico no painel esquerdo da câmara a fim correr a operação.
. a parede exterior dos materiais de abrigo: a placa de aço carbono de alta qualidade, procura a eliminação eletrostática do pulverizador da cor.
. materiais de isolação da câmara do teste de impacto da temperatura do alto e baixo: algodão ultra-fino de alta qualidade da fibra de vidro.
. a parede interna do material de abrigo: SUS304 importado de aço inoxidável, resistente à corrosão, fácil de limpar.
. as instalações de iluminação do laboratório: luzes da umidade-prova.
. janela da vista: Na caixa (caixa quente) abriu a porta 350 a uma janela elétrica da opinião da temperatura do revestimento de barreira da umidade do × 250mm.
. suporte da amostra da câmara de choque da temperatura do alto e baixo: movimento para cima e para baixo o suporte de aço inoxidável da amostra dos trilhos de guia. É posto por forças gêmeas fornecem uma média lisa do cilindro que posiciona a empresa indireta de Alemanha FESTO da montagem do suporte da amostra produzindo o sensor elétrico.
. cabo que rosqueia o furo: na parte superior do suporte da amostra com a parte superior do alojamento é fornecido com uma canalização de alta temperatura do cabo da corrediça do teste.
. rolamento do suporte da amostra: ≥30Kg.
3. Especificações:
|
Sistema
|
teste da Dois-zona por meio do interruptor mais úmido
|
|
câmara da Três-zona
|
|
Modelo
|
HD-E703-50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Personalizado
|
|
Desempenho
|
Área de teste
|
De alta temperatura. exposição range*1
|
+60~ a +200°C
|
|
De baixa temperatura. exposição range*1
|
°C de -65to 0
|
|
Temp. flutuação *2
|
±1.8°C
|
|
Câmara quente
|
Pré-aqueça o limite superior
|
+200°C
|
|
Temp. aqueça acima time*3
|
Temp ambiental. a +200°C dentro de 30min
|
|
Câmara fria
|
mais baixo limite Pre-fresco
|
-65°C
|
|
Temp. tempo ocioso da máquina *3 da tração
|
Temp ambiental. a -65°C dentro de 70min
|
|
Temp. recuperação (2-zone)
|
Condições da recuperação
|
Dois-zona: De alta temperatura. minuto da exposição +125°C 30, de baixa temperatura. minuto da exposição -40°C 30; Espécime 6,5 quilograma (cesta 1.5kg do espécime)
|
|
Temp. tempo de recuperação
|
Dentro de 10 mínimos.
|
|
Construção
|
Material externo
|
Cold-rolled oxidação-impermeabilizou a placa de aço
|
|
Material da área de teste
|
SUS304 de aço inoxidável
|
|
Door*4
|
A porta manualmente operada com destrava o botão
|
|
Calefator
|
Calefator do fio da tira
|
|
Unidade de refrigeração
|
System*5
|
Sistema de refrigeração mecânico da cascata
|
|
Compressor
|
Compressor selado hermeticamente do rolo
|
|
Mecanismo da expansão
|
Válvula eletrônica da expansão
|
|
Líquido refrigerante
|
Lado de alta temperatura: R404A, lado de baixa temperatura R23
|
|
Refrigerador
|
Permutador de calor soldado de aço inoxidável da placa
|
|
Circulador do ar
|
Fã do siroco
|
|
Unidade de condução do amortecedor
|
Cilindro do ar
|
|
Encaixes
|
Porto do cabo com diâmetro 100mm no lado esquerdo (o lado direito e o tamanho específico do diâmetro estão disponíveis como opções), terminal de controle da fonte de alimentação do espécime
|
|
Dimensões internas (W x H x D)
|
350 X.400 x 350
|
500 x 450 x 450
|
Personalizado
|
|
Capacidade da área de teste
|
50L
|
100L
|
Personalizado
|
|
Carga da área de teste
|
5 quilogramas
|
10 quilogramas
|
Personalizado
|
|
Dimensões exteriores (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Personalizado
|
|
Peso
|
800kg
|
1100kg
|
N/A
|
|
Exigências de serviço público
|
Circunstâncias ambientais permissíveis
|
+5~30°C
|
|
Fonte de alimentação
|
AC380V, 50/60Hz, trifásico, 30A
|
|
Fonte de água refrigerando pressure*6
|
02~0.4Mpa
|
|
Fonte de água refrigerando rate*6
|
³ /h de 8m
|
|
Temp de água refrigerando de funcionamento. escala
|
°C +18 a 23
|
|
Nível de ruído
|
DB 70 ou para abaixar
|
trabalhos da câmara 4.Shock como segue:
. tanques de armazenamento da baixa temperatura: a temperatura do tanque é determinada pelo estado do calefator do canal, de evaporador e do estado de trabalho do fã. Após a válvula da expansão que estrangula o líquido refrigerante que flui no evaporador na câmara de trabalho, na câmara de trabalho da absorção do calor e na gasificação, para reduzir a temperatura da câmara de trabalho; o líquido refrigerante gasificado é sugado e comprimido a um gás de alta temperatura, de alta pressão no compressor que do condensador seja condensado no líquido, e então no programa de exame, e finalmente através da válvula da expansão que estrangula, re-entrou na gasificação endothermic do evaporador do estúdio e comprimido então pela sução do compressor
. tanques de armazenamento de alta temperatura: um sinal de detecção da temperatura do unidade central de processador do instante da detecção, e o sinal ajustado da temperatura é comparado, o sinal da comparação obtido pelo sinal de saída do circuito de lógica do PID do instrumento controlar o relé de circuito integrado é desligado ou ajustando o nível potência de saída da relação do tempo de aquecimento, para conseguir a finalidade do controle de temperatura automática.
. câmara do teste de choque da temperatura: o medidor controlou automaticamente válvulas de alta temperatura, o ponto baixo ou as altas temperaturas entre a câmara do armazenamento comutaram respectivamente para formar um sistema fechado da circulação de ar e a caixa ou as caixas da baixa temperatura, alcançaram rapidamente o teste da temperatura do alvo
O controlo aéreo:
Forçado - ventilação da circulação, método equilibrado da temperatura (BTC). Este método refere não somente o exemplo do sistema de refrigeração para a operação contínua, o sistema de controlo de acordo com o ponto de grupo da temperatura do calefator para controlar a saída dos resultados automaticamente calculando a saída do PID, e para conseguir finalmente um equilíbrio dinâmico.
5.Notes
. Se o limite mais baixo da escala de alta temperatura da exposição + o 60°C são exigidos ou o limite mais baixo -60°C da escala de baixa temperatura da exposição, selecione por favor da “a opção da exposição ambiental-temperatura”
. Se a necessidade da flutuação do temp a ±1.8°C abaixo seleciona por favor “o pacote de baixa temperatura da flutuação”
. O aquecimento da temperatura/tempo ocioso da máquina da tração é aplicáveis somente durante a operação independente da câmara
. Se a porta deslizante automaticamente operada exigida, seleciona por favor “automaticamente o pacote da porta”
. Condensador refrigerado a ar/condensador Água-de refrigeração disponível
. Aplique no condensador água-de refrigeração somente
6. Dispositivos de segurança
. Interruptor quente da proteção do superaquecimento da câmara
. Interruptor frio da proteção do superaquecimento da câmara
. Alarme circulatório da sobrecarga do ar
. Elevação do refrigerador - protetor da baixa pressão
. Interruptor da temperatura do compressor
. Interruptor de pressão do ar
. Fusível
. Relé da suspensão de água (especificação água-de refrigeração única)
. Interruptor do compressor
. Interruptor do calefator
. O superaquecimento da área de teste/overcool o protetor
. Válvula da remoção do ar
7.Control

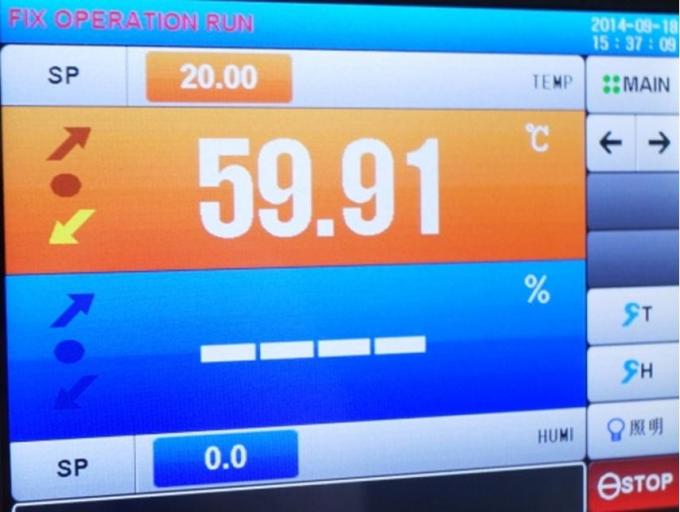

(Colora o sistema interativo do tela táctil do LCD)
Operação e ajustes simplificados pelo uso de uma exposição do LCD do tela táctil (as instruções indicaram no tela). -aglance na confirmação de testes padrões de teste, de temperaturas da área de teste, de ciclos da temperatura, e de exposições do gráfico da tendência.
|
Ajuste
|
Entrada chave interativa pelo painel de toque
|
|
Exposição
|
LCD (5,7 polegadas)
|
|
Função de controle da temperatura
|
Área de teste: temp da exposição.
Câmara quente: pré-aquecendo o temp.
Câmara fria: temp pre-refrigerando.
|
|
Controle do PID
|
|
Variação da temperatura pré-ajustada
|
Alta temperatura: 60 to200'C
Baixa temperatura: -78 a 0' C
|
|
Ajustando a definição
|
1' C
|
|
Entrada
|
Tipo T do par termoelétrico (de cobre/níquel)
|
|
Escalas do ajuste e da indicação
|
Hora pré-ajustada: 0 mínimo a 99 horas e 59 mínimos.
Ciclo do pré-ajuste: 1 a 9.999 ciclos
|
|
Função acessória
|
Pré-ajuste do temporizador
O superaquecimento overcool a proteção
Seleção da recuperação da falha de poder
Ajuste do tempo de recuperação da temperatura
Memória do programa
O poder automático cortou
Exposição programada do tempo
Seleção de modo da conclusão do teste
Gráfico da tendência
Exposição da história do alarme
Calibração do sensor
Uma comunicação de RS-232/USB
|
8.Maintenance
O teste de choque térmico do radiador a unidade de refrigeração (condensador) deve regularmente ser mantido e mantido limpo. A poeira pegajosa o condensador e o compressor gerará alarmes falsos tropeçou o interruptor de alta pressão, o condensador deve ser regularmente manutenção mensal, usa um aspirador de p30 para usar-se após um poder da sução da poeira da escova ou um acessório duro das escovas refrigerando da malha do condensador ou o bocal de gás de alta pressão fundido limpo da poeira.
